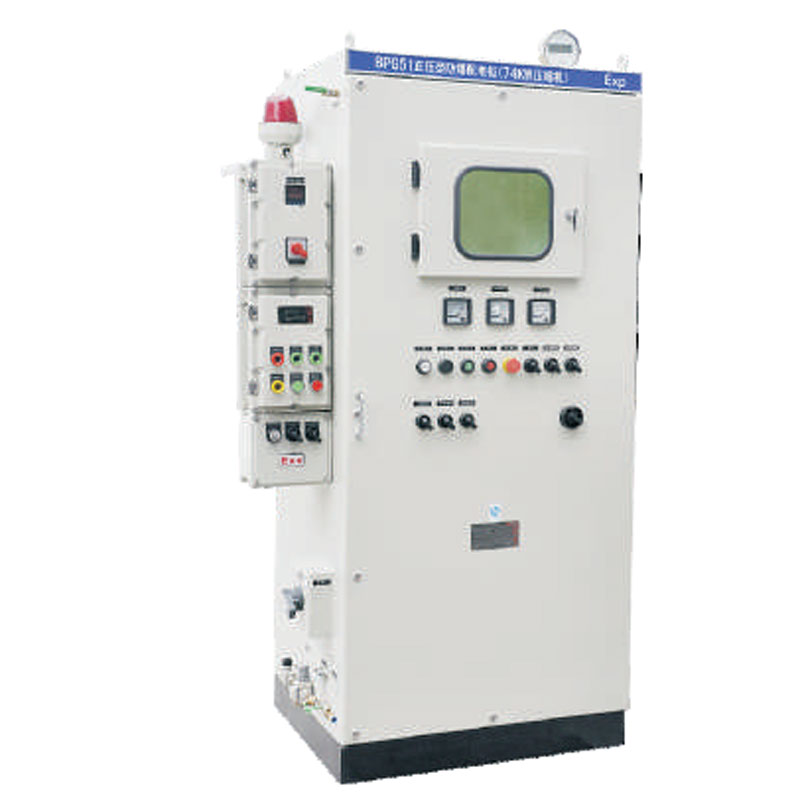

Корпус выполнен сварным из качественной углеродистой или нержавеющей стали. Наружная поверхность с высоковольтным электростатическим порошковым покрытием. Обладает коррозионной стойкостью, антистатическими свойствами, высокой прочностью и надёжностью.
1. Корпус выполнен сварным из качественной углеродистой или нержавеющей стали. Наружная поверхность с высоковольтным электростатическим порошковым покрытием. Обладает коррозионной стойкостью, антистатическими свойствами, высокой прочностью и надёжностью.
2. Модульная конструкция: отсек избыточного давления и отсек управления могут компоноваться вертикально, горизонтально, друг за другом или устанавливаться раздельно.
3. Оснащён встроенным устройством фильтрации и регулирования давления газа. Пользователю достаточно подвести промышленный газ от объекта, установка дополнительных газовых компонентов не требуется.
4. Оснащён искрогасителем и пылеулавливающей перегородкой. Сброс газа из отсека избыточного давления может производиться на месте, безопасно и надёжно.
5. Система управления на базе программируемого логического контроллера (ПЛК) — стабильная, надёжная, с высоким быстродействием.
6. Удобный человеко-машинный интерфейс с жидкокристаллическим текстовым дисплеем, объединяющий множество функций и позволяющий сократить количество кнопок и индикаторов на панели управления.
7. Оснащён коммуникационным интерфейсом для удалённого централизованного мониторинга и управления.
8. Непрерывный контроль давления в отсеке избыточного давления, расхода и других важных параметров в реальном времени.
9. Возможность настройки типа сигнала датчиков и диапазона значений сигнала.
10. Возможность настройки времени задержки перед основной продувкой, что гарантирует полное удаление горючих газов из отсека избыточного давления до подачи напряжения.
11. Возможность задания пользователем рабочего диапазона давления, диапазона аварийной сигнализации и диапазона давления отключения питания отсека избыточного давления в зависимости от давления газа на объекте.
12. Возможность задания размеров отсека избыточного давления в соответствии с фактическими данными для повышения универсальности управляющей программы.
13. Программа автоматически рассчитывает продолжительность продувки на основе соответствующих параметров.
14. Модульная структура программы: различные функции управления реализуются путём загрузки соответствующей программы.
15. Встроенная программа анализа неисправностей системы с отображением текстовых подсказок на человеко-машинном интерфейсе для удобства обслуживания.
16. В отсеке избыточного давления могут устанавливаться различные контрольно-измерительные приборы, аналитические приборы, приборы отображения, низковольтная аппаратура, частотные преобразователи, устройства плавного пуска и различные системы электрического управления. Гибкая и разнообразная конфигурация.
Взрывоопасные зоны класса 1 и 2.
Взрывоопасные среды категорий IIA, IIB, IIC.
Зоны с горючей пылью класса 21 и 22.
Температурные классы T1–T6.
Взрыво- и пожароопасные среды: добыча нефти и газа, нефтепереработка, химическая промышленность, морские платформы, нефтяные танкеры, военная промышленность. Также может применяться в зонах с горючей пылью: порты, зернохранилища и другие объекты.
Применяется для обеспечения взрывозащиты изделий больших габаритов, с высоким рабочим перегревом внутренних компонентов или со сложными электрическими цепями.
Два типа исполнения: с продувочным разбавляющим потоком и с компенсацией утечек.
GB/T 3836.1, GB/T 3836.2, GB/T 3836.3, GB/T 3836.4, GB/T 3836.5, GB/T 3836.9, GB/T 3836.15, GB/T 3836.31, IEC 60079-0, IEC 60079-1, IEC 60079-2, IEC 60079-7, IEC 60079-11, IEC 60079-14, IEC 60079-18, IEC 60079-31
| Номинальное напряжение, В | Номинальный ток главной цепи, А | Номинальный ток отходящих цепей, А | Маркировка взрывозащиты | Степень защиты | Степень защиты от коррозии |
| AC690 ,400 ,380 ,
230 ,220 , 110 ,48 , 36 ,24 , 12 DC220 , 110 ,48 , 36 ,24 , 12 |
In ≤50 | In ≤50 | Ex db e b m b i b pxb ⅡC T6 Gb , Ex ib pxb tb mb ⅢC T80℃ Db | IP66 | WF1
*WF2 |
| 50<In ≤125 | 50<In ≤125 | Ex db e b m b i b pxb ⅡC T5 Gb , Ex ib pxb tb mb ⅢC T95℃ Db | |||
| 125 <In ≤630 | 125 <In ≤500 | Ex db e b m b i b pxb ⅡC T4 Gb , Ex ib pxb tb mb ⅢC T130℃ Db |
| Давление газа потребителя, МПа | Температура газа, °C | Расход продувки, л/мин | Продолжительность продувки, мин | Утечка, л/мин | Расход газа, м³/ч | Давление настройки фильтра-регулятора, МПа | Диапазон нормального рабочего давления, Па | Нижний предел аварийной сигнализации по давлению, Па | Верхний предел аварийной сигнализации по давлению, Па | Нижний предел отключения питания по давлению, Па | Верхний предел отключения питания по давлению, Па |
| 0,2–0,8 (очищенный воздух или азот) | ≤40 | ≥ 180л | ≥30 | ≤60 | при продувке: 8–10; в рабочем режиме: 2–5 | 0.05 | 150~600 | 60~ 100 | 500~ 1000 | <60 | > 1000 |
