Взрывозащищённая сплит-система напольного типа серии BKG(R)
Взрывозащищённое кондиционерное оборудование изготавливается на базе кондиционеров ведущих отечественных и зарубежных брендов с применением специальных технологических и производственных методов обработки для обеспечения взрывозащиты, гарантирующих соответствие кондиционера требованиям взрывозащиты.
Описание
маркер
Описание продукта
1. Взрывозащищённое кондиционерное оборудование изготавливается на базе кондиционеров ведущих отечественных и зарубежных брендов с применением специальных технологических и производственных методов обработки для обеспечения взрывозащиты, гарантирующих соответствие кондиционера требованиям взрывозащиты.
2. Как правило, для повышения безопасности и надёжности эксплуатации на объекте взрывозащищённые сплит-системы напольного типа выполняются с ручным управлением.
3. По функциональному назначению взрывозащищённые сплит-системы напольного типа подразделяются на модели только с охлаждением и модели с обогревом и охлаждением.
4. Стабильная и надёжная работа в режимах охлаждения и обогрева, длительный срок службы.
5. Светодиодный или жидкокристаллический дисплей для удобства управления.
6. Компактная конструкция, эстетичный внешний вид.
Область применения
Взрывоопасные газовые среды зоны класса 1 (внутренний блок) и зоны класса 2.
Взрывоопасные газовые среды категорий IIA, IIB, IIC.
Температурные классы T1–T4.
Взрыво- и пожароопасные среды: добыча нефти и газа, нефтепереработка, химическая промышленность, морские платформы, нефтяные танкеры, военная промышленность. Также может применяться в зонах с горючей пылью: порты, зернохранилища и другие объекты.
Для регулирования температуры в цехах, операторных, лабораториях и других помещениях.
Стандартно поставляемые изделия рассчитаны на эксплуатацию при температуре окружающей среды T1 (от –7 °C до +43 °C). Для выбора доступны исполнения для условий T2 (от –7 °C до +35 °C) и T3 (от –7 °C до +52 °C).
Возможно изготовление по заказу моделей для особых температурных условий (от –45 °C до +55 °C). При необходимости просим указывать данное требование.
Применимые стандарты
GB/T 3836.1, GB/T 3836.2, GB/T 3836.3, GB/T 3836.4, GB/T 3836.9, IEC 60079-0, IEC 60079-1, IEC 60079-7, IEC 60079-11, IEC 60079-18, EN 60079-0, EN 60079-1, EN 60079-7, EN 60079-11, EN 60079-18
| Модель | BKGR-50/220 | BKGR-70/220 | BKGR-70/380 | BKGR-120/380 | BKGR-280/380 | |
| Потребляемая мощность (P, кВт/л.с.) | 2P | 3P | 3P | 5P | 10P | |
| Рабочее напряжение (В) | AC220 | AC220 | AC380 | AC380 | AC380 | |
| Частота питания (Гц) | 50 | 50 | 50 | 50 | 50 | |
| Холодопроизводительность (Вт) | 5200 | 7250 | 7300 | 12000 | 28000 | |
| Теплопроизводительность (Вт) | 5720 | 8000 | 8000 | 12500 | 29000 | |
| Номинальная потребляемая мощность, Вт | Охлаждение | 1530 | 2200 | 2219 | 3850 | 10100 |
| Обогрев | 1600 | 2150 | 2200 | 3800 | 9400 | |
| Номинальный потребляемый ток, А | Охлаждение | 7.0 | 10 | 5.8 | 7.5 | 19.8 |
| Обогрев | 7.3 | 9.8 | 5.8 | 7.5 | 19 | |
| Габаритные размеры (Ш × В × Г)
|
Внутренний | 482x1680x275 | 500 x1720x300 | 520x1800x 349 | 581 x1870x395 | 400x1200 x1813 |
| Наружный | 955 x700 x396 | 980 x790x427 | 980 x 790x427 | 1032x1250x 412 | 980 x980x1061 | |

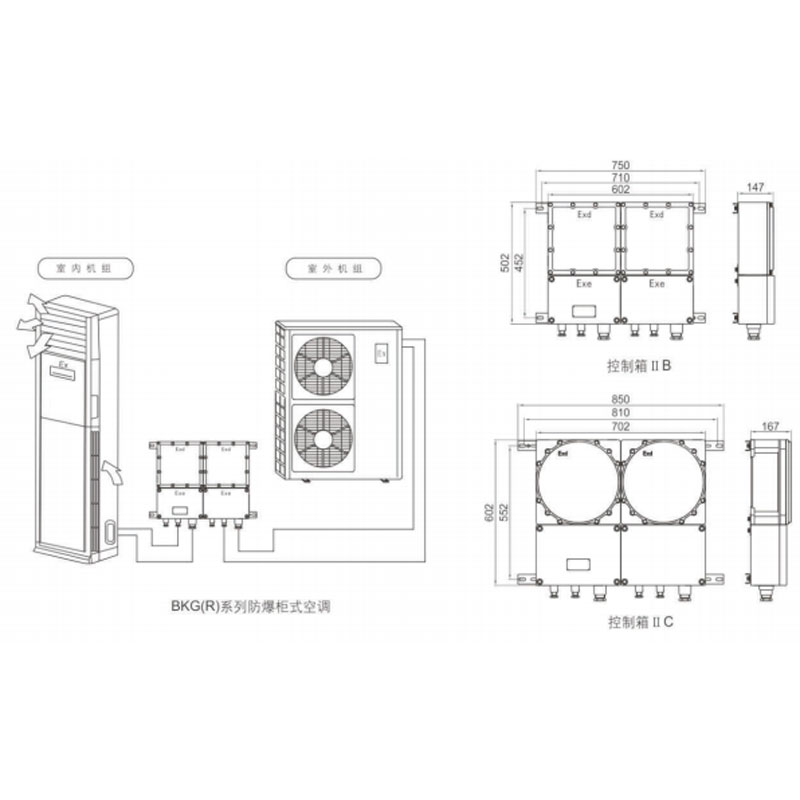

| Шкаф управления | 250x380x165 | 250 x380 x165 | 250 x 380x165 | 250 x380x165 | 250 x380x165 | |
|
Масса, кг |
Внутренний | 34 | 44 | 41 | 63 | 145 |
| Наружный | 53 | 68 | 69 | 112 | 182 | |
| Шкаф управления | 6 | 6 | 6 | 7 | 7 | |
|
Уровень шума, дБ) |
Внутренний | 42/45 | 43/48 | 43/48 | 52 | 61 |
| Наружный | 53 | 56 | 56 | 60 | 63 | |
| Рекомендуемая площадь помещения, м² | 23~29 | 27~32 | 27~34 | 50~80 | 80~120 | |
| Маркировка взрывозащиты | Ex db eb ib mb ⅡB T4 Gb , Ex db eb ib mb ⅡC T4 Gb | ||||
| Длина соединительного трубопровода, м | 4 | 4 | 4 | 4 | 6 |
Примечание:
1. При длине соединительного трубопровода, превышающей стандартную комплектацию, просим указывать это в заказе.
2. Размерные параметры изделий данной серии приведены только для ознакомления. Все параметры определяются данными заводской таблички и соответствующего руководства по эксплуатации.
3. В связи с непрерывным совершенствованием продукции производитель оставляет за собой право на внесение изменений без предварительного уведомления.
Взрывозащищённые кондиционеры напольного типа изготавливаются на базе стандартных кондиционеров путём взрывозащитной обработки наружного и внутреннего блоков, а именно:

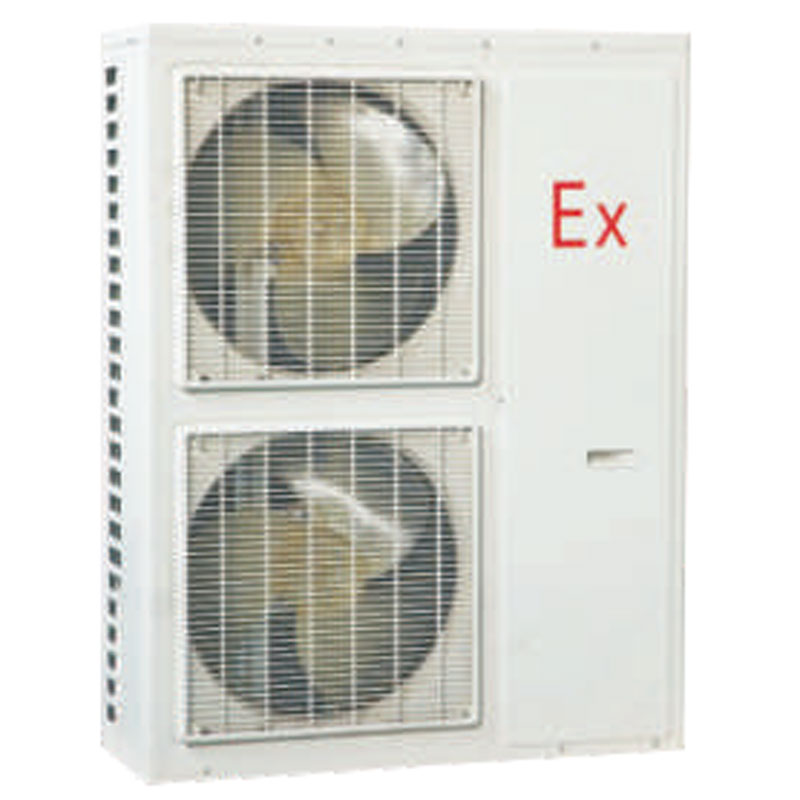

Наружный блок: с применением специальных технологических методов и методов управления выполнена взрывозащитная обработка внутренних электрических цепей управления, компрессора, наружного вентилятора, системы защиты, системы теплоотвода и холодильной системы. Внутри установлен взрывозащищённый шкаф управления. Габаритные размеры наружного блока совпадают с размерами наружного блока стандартного напольного кондиционера, способ монтажа также идентичен.
Внутренний блок: внутренние электрические цепи управления демонтированы, после чего выполнены заново взрывозащищённое проектирование и изготовление с формированием независимого взрывозащищённого шкафа управления и реализацией функции ручного управления. Габаритные размеры внутреннего блока совпадают с размерами внутреннего блока стандартного напольного кондиционера, способ монтажа также идентичен.
Взрывозащищённые внутренний и наружный блоки имеют несколько видов взрывозащиты. Слаботочные цепи управления выполнены с применением искробезопасной электрической цепи.
Информация для заказа
1. Просим указывать полное наименование и модель изделия, маркировку взрывозащиты и количество.
2. Как правило, все взрывозащищённые кондиционеры в заводской комплектации укомплектованы взрывозащищённой соединительной коробкой для ввода питающего кабеля, взрывозащищёнными соединительными коробками для подключения питания и сигнальных цепей внутреннего и наружного блоков, соединительным трубопроводом и монтажными принадлежностями. Напольные кондиционеры в заводской комплектации оснащены соответствующим взрывозащищённым выключателем питания.
3. Каждый взрывозащищённый кондиционер сопровождается полным комплектом технической документации и руководством по монтажу и эксплуатации.
4. Возможна взрывозащитная обработка специального кондиционерного оборудования, имеющегося у заказчика на объекте, в том числе крупных водоохлаждающих агрегатов, чиллеров, систем центрального кондиционирования, а также кондиционерного оборудования особого монтажного исполнения. Для таких изделий мы разрабатываем индивидуальное техническое решение и передаём его на утверждение заказчику. При необходимости мы ходатайствуем о проведении испытаний на соответствие взрывозащиты аккредитованным государственным центром взрывозащиты непосредственно на объекте заказчика.
5. При длине соединительного трубопровода, превышающей стандартную комплектацию, просим указывать это в заказе.
