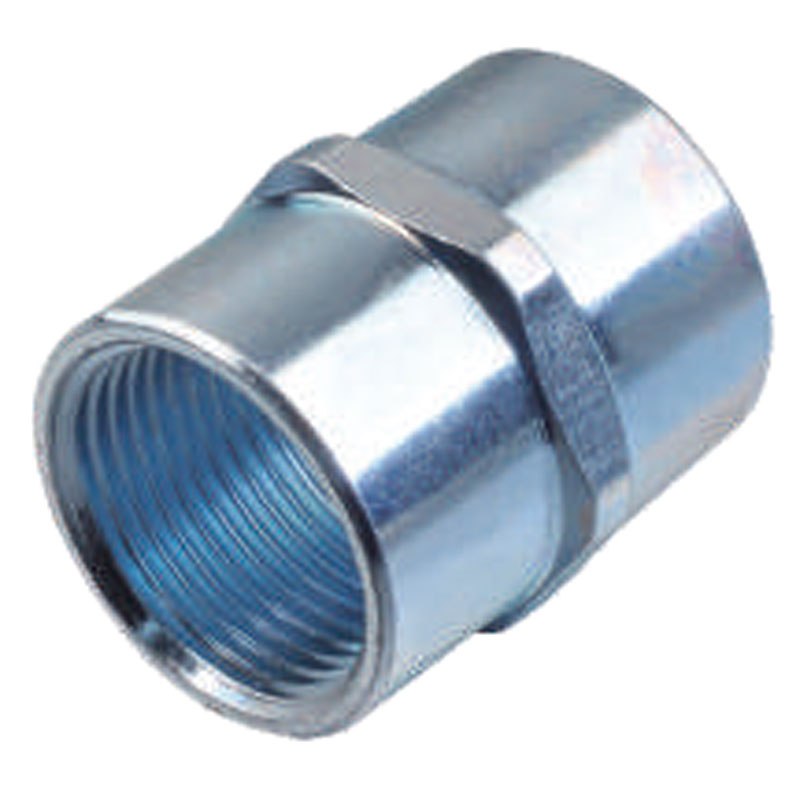

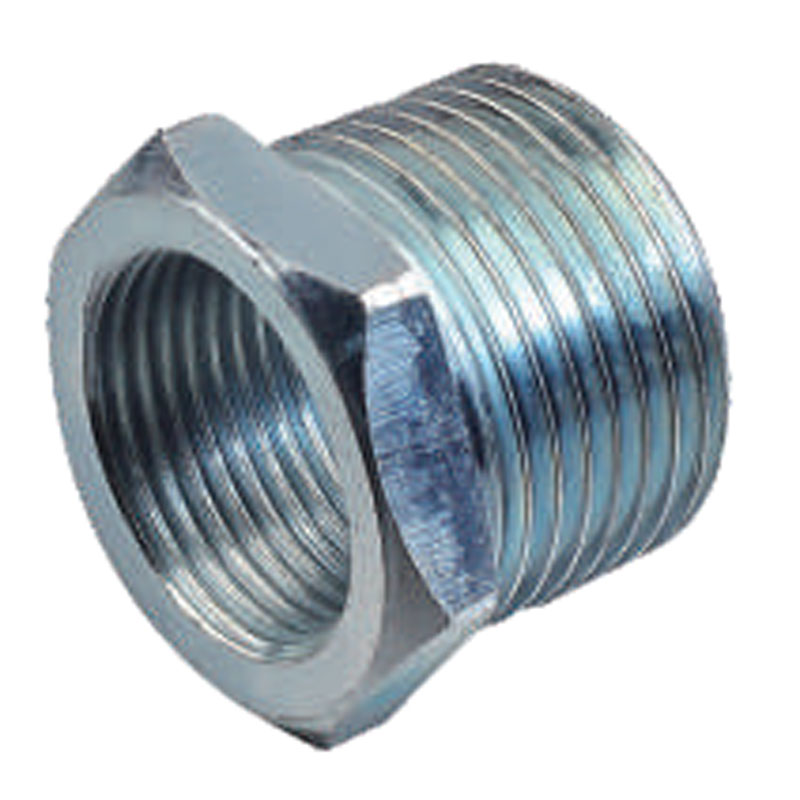

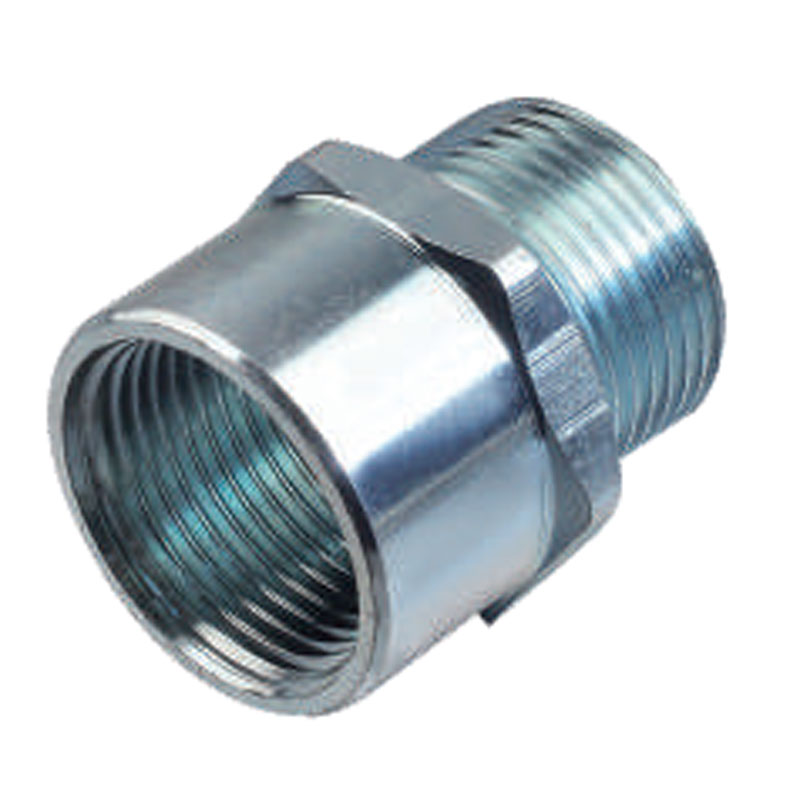

Взрывозащищённый трубный фитинг серии BGJ
Изделие изготовлено из качественной углеродистой или нержавеющей стали. Поверхность оцинкована (углеродистая сталь).
Описание
маркер
Описание продукта
1. Изделие изготовлено из качественной углеродистой или нержавеющей стали. Поверхность оцинкована (углеродистая сталь).
2. Возможно изготовление резьбы по специальному заказу.
Область применения
Взрывоопасные газовые среды зон класса 1 и 2.
Зоны с горючей пылью класса 20, 21 и 22.
Взрывоопасные газовые среды категорий IIA, IIB, IIC.
Среда с температурным классом T1–T6.
Применяется на опасных объектах химической, нефтеперерабатывающей, нефтедобывающей промышленности, морских нефтяных платформах, нефтяных танкерах, фармацевтических и военных объектах — для соединений при прокладке в стальных трубах.
Проходной фитинг применяется для соединения коробки или кабельного лотка со стальной трубой.
Применимые стандарты
GB/T 3836.1, GB/T 3836.2, GB/T 3836.3, GB/T 3836.31, IEC 60079-0, IEC 60079-1, IEC 60079-7, IEC 60079-31, EN 60079-0, EN 60079-1, EN 60079-7, EN 60079-31
Основные технические характеристики и габаритные размеры
| Резьба | Условный проход, мм | A | φB | C | φD | A1 | B1 | C1 | φD1 | Маркировка взрывозащиты | Степень защиты от коррозии | ||
| Дюймовая | Метрическая | ANSI | |||||||||||
| G1/2 | M20 × 1 .5 | NPT1/2 | φ 15 | 27 | 30 | 39 | 18 | 22 | 25 | 40 | 14 |
Ex eb ⅡC Gb Ex ta ⅢC Da
Ex db ⅡC Gb Ex tb ⅢC Db (резьба M, NPT) |
W WF1 WF2* |
| G3/4 | M25 × 1 .5 | NPT3/4 | φ20 | 32 | 36 | 39 | 24 | 27 | 30 | 40 | 18 | ||
| G1 | M32 × 1 .5 | NPT1 | φ25 | 38 | 42 | 48 | 30 | 34 | 40 | 48 | 22 | ||
| G1 1/4 | M40 × 1 .5 | NPT1 1/4 | φ32 | 47 | 52 | 48 | 38 | 45 | 50 | 48 | 31 | ||
| G1 1/2 | M50 × 1 .5 | NPT1 1/2 | φ40 | 55 | 60 | 48 | 44 | 50 | 58 | 48 | 38 | ||
| G2 | M63 × 1 .5 | NPT2 | φ50 | 66 | 70 | 52 | 55 | 60 | 67 | 54 | 48 | ||
| G2 1/2 | M75 × 1 .5 | NPT2 1/2 | φ70 | 83 | 88 | 54 | 72 | 80 | 85 | 54 | 63 | ||
| G3 | M90 × 1 .5 | NPT3 | φ80 | 95 | 100 | 60 | 84 | 93 | 98 | 60 | 75 | ||
| G4 | M110 × 1 .5 | NPT4 | φ 100 | 122 | 127 | 60 | 110 | 120 | 125 | 60 | 100 | ||
* По запросу при заказе.
