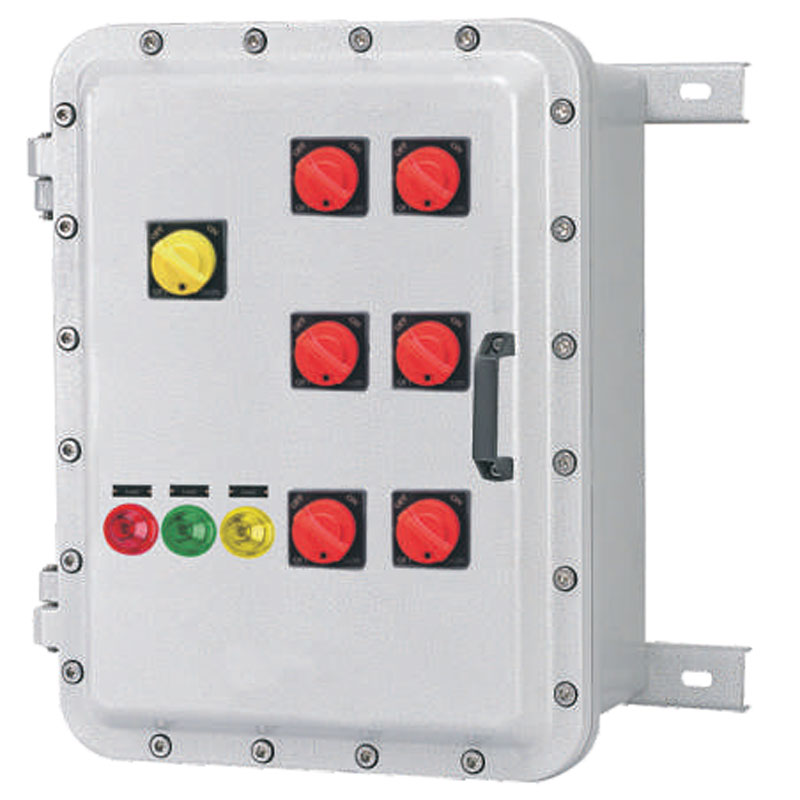

Взрывозащищённый распределительный шкаф серии BX□
Корпус изготовлен методом литья под давлением из высококачественного алюминиевого сплава, произведённого крупным государственным предприятием. Материал проходит специальную плавильную обработку, включающую удаление шлака и рафинирование, что обеспечивает стабильные свойства и высокую механическую прочность.
Описание
маркер
Описание продукта
1. Корпус изготовлен методом литья под давлением из высококачественного алюминиевого сплава, произведённого крупным государственным предприятием. Материал проходит специальную плавильную обработку, включающую удаление шлака и рафинирование, что обеспечивает стабильные свойства и высокую механическую прочность.
2. По требованию заказчика корпус может быть выполнен сварным из листовой или нержавеющей стали, что обеспечивает коррозионную стойкость, ударопрочность и эстетичный внешний вид. Наружные крепёжные элементы — из нержавеющей стали.
3. Изделия данной серии выпускаются в композитном или взрывонепроницаемом исполнении. В композитном исполнении отсек с коммутационными аппаратами выполнен во взрывонепроницаемом исполнении, клеммный отсек — с защитой повышенной надёжности. Специализированный приводной механизм — гибкий и надёжный.
4. Модульная конструкция позволяет выполнять произвольную компоновку различных цепей в соответствии с требованиями.
5. Внутри устанавливаются миниатюрные автоматические выключатели с высокой отключающей способностью, автоматические выключатели в литом корпусе, контакторы переменного тока, электротепловые реле, устройства защиты электродвигателей и сигнальные лампы. Конкретная комплектация — согласно принципиальной схеме. Обеспечиваются функции защиты от перегрузки, короткого замыкания и снижения напряжения. По требованию может быть установлена защита от токов утечки. Изделие может применяться для управления несколькими электродвигателями, каждая отходящая линия защищена автоматическим выключателем. Предусмотрена возможность отбора мощности для цепей освещения или контрольно-измерительных приборов.
6. Возможна установка устройств плавного пуска (Schneider Electric и др.) с функциями защиты электродвигателя, замедления и связи с системой управления. Предусмотрены режимы нормального и тяжёлого пуска, параметры пуска программируются пользователем. С панели управления возможны программирование, настройка и мониторинг параметров, адаптация и оптимизация под различные требования.
7. Возможно изготовление по специальным требованиям заказчика, например, с установкой устройств защиты от импульсных перенапряжений, амперметров, вольтметров и др.
8. Отдельные изделия по требованию могут оснащаться петлями для удобства монтажа и обслуживания на месте.
9. Рукоятка может быть оснащена приспособлением для навесного замка. По требованию возможна установка металлической рукоятки для эксплуатации при низких температурах.
10. Прокладка кабеля в стальных трубах или кабельная проводка.
Область применения
Взрывоопасные зоны класса 1 и 2.
Взрывоопасные среды категорий IIA, IIB, IIC.
Зоны с горючей пылью класса 21 и 22.
Температурные классы T1–T6.
Взрыво- и пожароопасные среды: добыча нефти и газа, нефтепереработка, химическая промышленность, морские платформы, нефтяные танкеры, военная промышленность. Также может применяться в зонах с горючей пылью: порты, зернохранилища и другие объекты.
Применимые стандарты
GB/T 3836.1, GB/T 3836.2, GB/T 3836.3, GB/T 3836.31, IEC 60079-0, IEC 60079-1, IEC 60079-7, IEC 60079-31, EN 60079-0, EN 60079-1, EN 60079-7, EN 60079-31
Основные технические характеристики
| Номинальное напряжение, В | Ток главного выключателя, А | Ток отходящих линий, А | Маркировка взрывозащиты | Резьба кабельного ввода | Наружный диаметр кабеля, мм | Степень защиты от коррозии | Степень защиты |
| 24
36 110 220 230 240 380 415 500 690 |
≤200/400 |
≤ 100/200 |
Ex db eb ⅡB T6 Gb Ex db eb ⅡC T6Gb Ex tb ⅢC T80℃ Db |
M20×1,5 G1/2
M25×1,5 G3/4 M32×1,5 G1 M40×1,5 G11/4 M50×1,5 G11/2 M63×1,5 G2 M75×1,5 G21/2 M90×1,5 G3 M115×1,5 G4 |
φ8~φ10
φ9~φ14 φ11 ~φ18 φ14~φ23 φ17~φ30 φ24~φ38 φ30~φ42 φ38~φ55 φ42~φ75 |
WF1
WF2* |
IP66 |
| ≤400/800 | ≤200/250 | Ex db eb ⅡB T4 Gb
Ex db eb ⅡC T4 Gb Ex tb ⅢC T80℃ Db |
