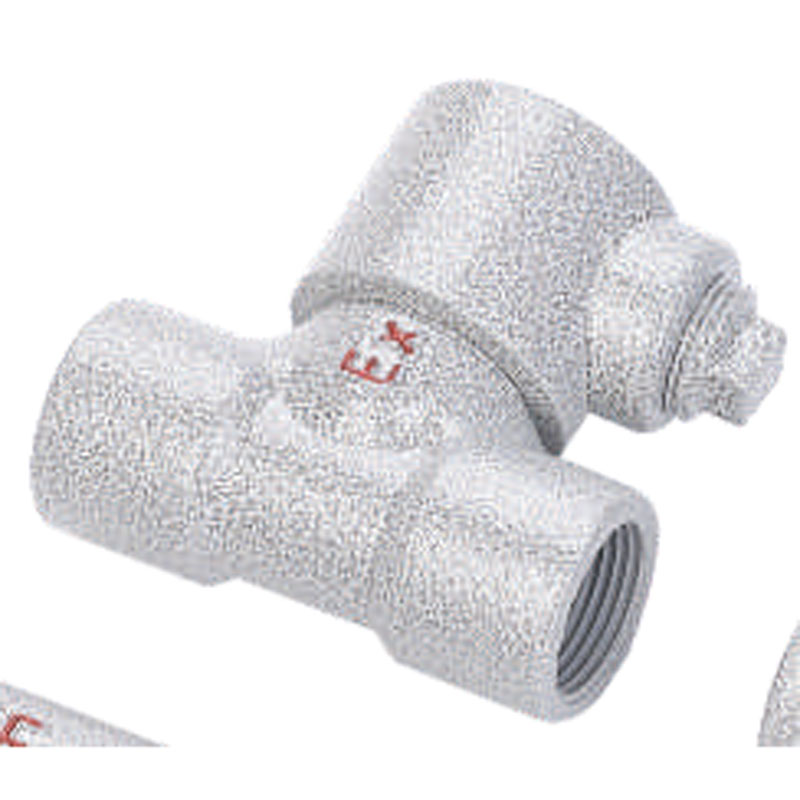

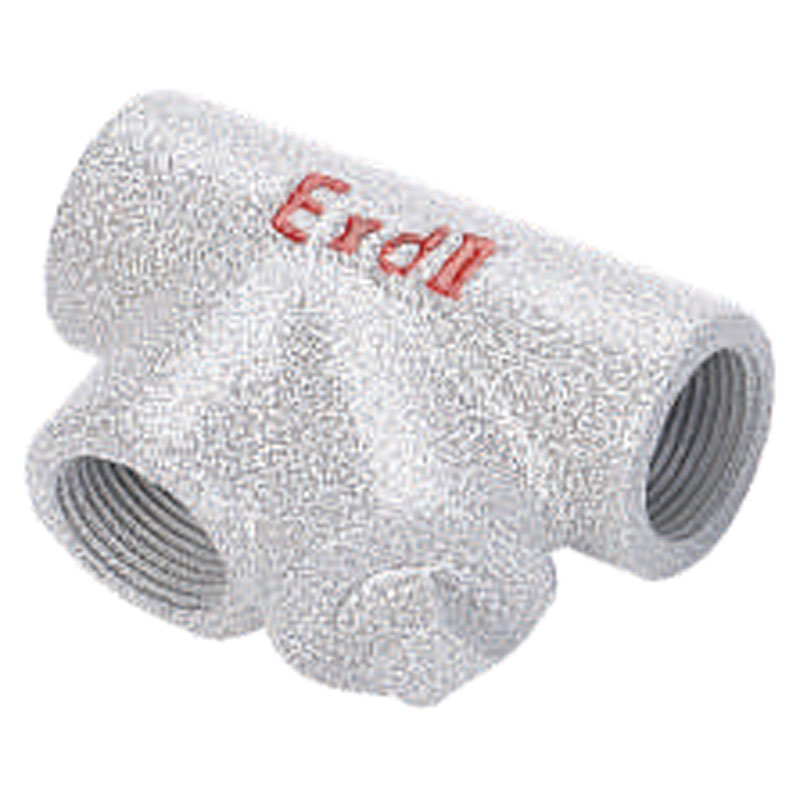

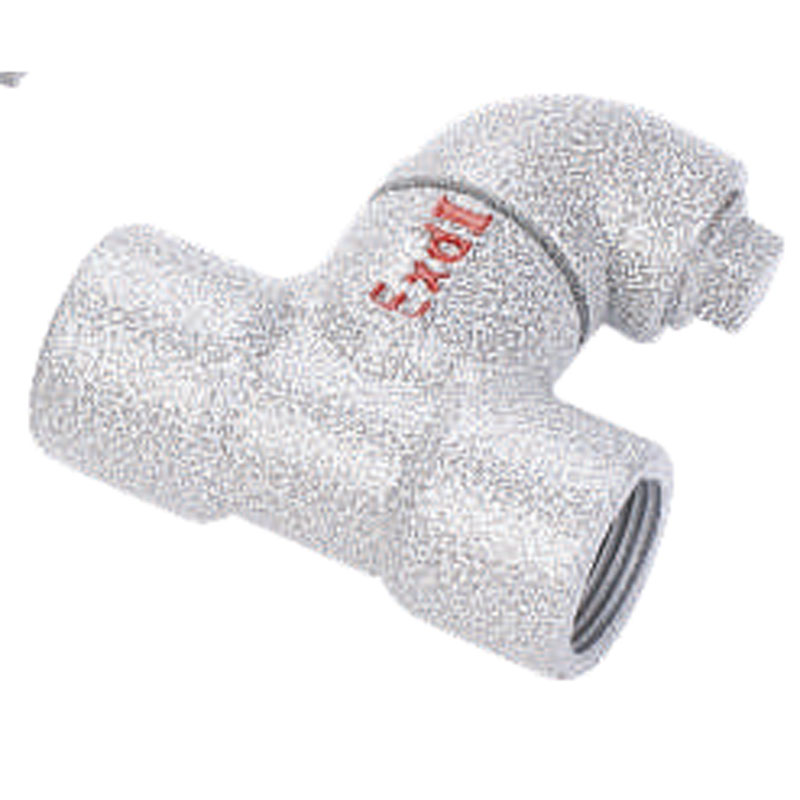

Взрывозащищённая изолирующая уплотнительная коробка серии BAG
Корпус изготовлен методом литья под давлением из алюминиевого сплава. Наружная поверхность с высоковольтным электростатическим порошковым покрытием. Наружные крепёжные элементы из нержавеющей стали.
Описание
маркер
Описание продукта
1. Корпус изготовлен методом литья под давлением из алюминиевого сплава. Наружная поверхность с высоковольтным электростатическим порошковым покрытием. Наружные крепёжные элементы из нержавеющей стали.
2. Разнообразие конструктивных исполнений для удобства монтажа.
Область применения
Взрывоопасные газовые среды зон класса 1 и 2.
Зоны с горючей пылью класса 20, 21 и 22.
Взрывоопасные газовые среды категорий IIA, IIB, IIC.
Среда с температурным классом T1–T6.
Применяется на опасных объектах химической, нефтеперерабатывающей, нефтедобывающей промышленности, морских нефтяных платформах, нефтяных танкерах, фармацевтических и военных объектах.
Применимые стандарты
GB/T 3836.1, GB/T 3836.2, GB/T 3836.3, GB/T 3836.31, IEC 60079-0, IEC 60079-1, IEC 60079-7, IEC 60079-31, EN 60079-0, EN 60079-1, EN 60079-7, EN 60079-31
Основные технические характеристики и габаритные размеры
| Модель
Резьба |
BAG-L Ⅰ-□ | BAG-LⅡ-□ | BAG-H-□ | BAG-P-□ | Наружный диаметр кабеля, мм | Маркировка взрывозащиты | |||||
| A
(мм) |
B
(мм) |
A
(мм) |
B
(мм) |
A
(мм) |
B
(мм) |
A
(мм) |
B
(мм) |
||||
| G1/2 | M20×1.5 | 70 | 52 | 78.5 | 52 | 80 | 95 | 80 | 80 | φ7~φ 10 |
Ex eb ⅡC Gb Ex ta ⅢC Da
Ex db ⅡC Gb Ex tb ⅢC Db (Резьба, М) |
| G3/4 | M25×1.5 | 70 | 58.5 | 84 | 59.5 | 80 | 95 | 85 | 80 | φ9~φ 14 | |
| G1 | M32×1.5 | 90 | 73.5 | 98 | 69.5 | 90 | 100 | 90 | 85 | φ 12~φ 18 | |
| G11/4 | M40×1.5 | 110 | 91.5 | 112 | 90.5 | 110 | 110 | 110 | 95 | φ 15~φ26 | |
| G11/2 | M50×1.5 | 109.5 | 91.5 | 123 | 98 | 118 | 127 | 118 | 109 | φ 18~φ30 | |
| G2 | M63×1.5 | 129 | 110 | 130 | 111 | 128 | 141 | 128 | 125 | φ25~φ37 | |
| G21/2 | M75×1.5 | 162 | 135.5 | ━ | ━ | 162 | 166 | 162 | 138 | φ29~φ38 | |
| G3 | M90×1.5 | 175 | 155 | ━ | 168 | 180 | 168 | 152 | φ30~φ51 | ||
| G4 | M110×1.5 | 185 | 175.5 | ━ | 178 | 208 | 178 | 181 | φ41~φ72 | ||
